Соединение и монтаж двутавра
Нет смысла долго рассказывать что такое двутавр. Раз вы дошли до этой статьи, то уж точно знаете. И наверняка знаете для чего он нужен:
- Сократить затраты на фундамент;
- Снизить общий вес здания, сооружения или другой конструкции;
- И быстрее закончить строительные работы на объекте.
Раз со всем определились, то давайте сразу перейдем к практической части и разберем все способы соединения двутавров и как поднять балку без применения крана.
Как правильно соединить двутавр
Мерный металлопрокат имеет фиксированную длину 6 или 12 метров. Также есть двутавр НДЛ. Он дешевле, в сравнении с мерой, но отгружается на вес и имеет длину в разброс от 1 до 4 метров. Поэтому строители часто сталкиваются с тем, что необходимо удлинить двутавр.
Задаваясь вопросом “как правильно соединить двутавр” вы получите два ответа:
- Сварить;
- Соединить болтами.
Сразу рассмотрим каждый из них.
И так, как сварить двутавр?
Основными причинами сварки двутавра становятся:
- Удлинить основную балку;
- Накрест соединить основную и второстепенную балки.
Исходя из этого, выделяют два способа сварки:
- Сварка встык, когда состыковывают два разреза и сваривают с помощью стальной пластины;
- Сварка с накладками — сваривают двутавры между собой и дополнительно укрепляют накладками с четырех сторон.
Сварной шов быстро стареет и разрушается. Из-за этого такой тип соединения не подходит для ответственных конструкций. Продлить срок эксплуатации поможет грунтовая смесь.
Процесс сварки встык через прокладку заключается в следующем:
- Берем два двутавра и кладем их в одну плоскость так, чтобы они были продолжением друг друга;
- Берем стальную пластину чуть больше разреза двутавра и угловым швом привариваем сначала к одному двутавру, а затем ко второму.
За счет своей простоты выполнение способ очень удобен и дает возможность соединить балки разных размеров. К тому же, за счет отсутствия подготовительных работ процесс займет минимум времени.
В этом способе сварки всегда учитываем необходимость соблюдать прямизну продольной оси.

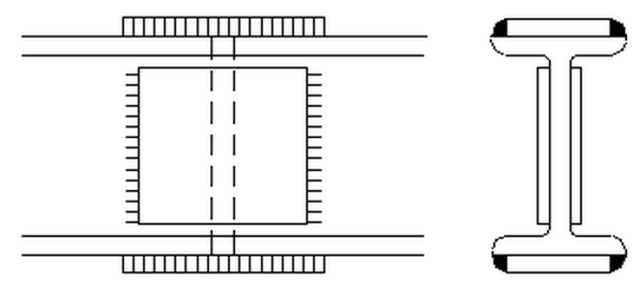

Второй способ — сварка двутавра встык с накладкам. Накладки необходимы для укрепления соединения и привариваются с четырех сторон. Форма накладки подбирается в зависимости от положения двутавра в пространстве.
Поэтапно процесс выглядит так:
- Двутавр подготавливается к сварке. Для качественного шва на его кромках делается скос.
- Если используется металлопрокат бу, то проводим предварительную зачистку краев на 1-1,5 см для улучшения сваривания металла.
Балки фиксируются и провариваются. Важно, чтоб в процессе работы конструкция оставалась на месте. В этом помогут специальные стеллажи-фундаменты. - Надежность соединения закрепляется путем приваривания дополнительных накладок. Их размеры должны соответствовать размерам двутавра. Так ширина пластины для полки равна ширине самой полки, а для стенки — высоте стенки. Для стенок удобнее, когда накладка формой ромба, симметричного продольной оси двутавра.
- Накладки размещаются на шов, прижимаются с помощью струбцины и по периметру привариваются на каждую полку и стенку.
Следующий способ — сварка основной и второстепенной балок. Подходит для несущих конструкций и возведения перекрытий.
На деле выглядит следующим образом:
- Основная балка: сверху вырезается равносторонний треугольник, а снизу приваривается накладка.
- Второстепенный двутавр: верх обрезается треугольником по форме основной балки, а низ обрезается на расстояние до стенки основного двутавра.
Таким образом они как пазл собираются: сначала устанавливаются все основные двутавры и после этого к ним прививаются все вспомогательные.

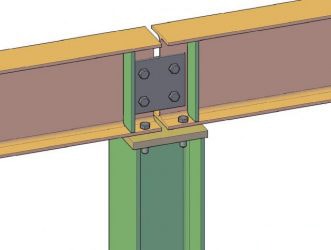

Болтовое соединение двутавров
Болтовое соединение очень легко разбирается, поэтому подходит для конструкций с последующим демонтажем.
Процесс практически такой же, как и сварка с накладкам, за исключением двух пунктов:
- Расстояние между центрами отверстий для болтов в 3 раза и более превышает диаметр заклепок.
- Болты и гайки подбираются и устанавливаются так, чтоб было удобно работать инструментом.
Преимущества болтового соединения:
- Не требует высоких профессиональных навыков, например, сваривания.
- Экономить на привлечении сторонних специалистов — сварщиков.
- Процесс проверки качества соединения проще.
- Устойчивое к ударным и вибрационным нагрузкам.
Недостатки:
- Периодически подтягивать болты.
- Метод требует дополнительных усиливающих элементов — стальных пластин, а это затраты.
- Крепежи из черного металлопроката из-за коррозии постепенно разрушаются.
Как поднять двутавр без крана?
Сложилась ситуация, когда кран не мог подъехать на объект? Из-за веса и габаритов двутавровые балки сложно поднять на высоту, но есть несколько вариантов решения.
Вместо крана подойдут:
- Таль;
- Тельфер (таль с электрическим приводом);
- Лебедка;
- Полиспаст (входит в таль или как отдельный элемент).
Внимание опасно! Всегда помните про технику безопасности. Все перечисленные приспособления должны быть надежно закреплены. Расчет всех допустимых нагрузок делается только специалистом!
- Таль — это подъемный механизм для подъема груза и его перемещения.
- Тельфер — это разновидность тали, но с механическим приводом.
- Лебедка — подъемный механизм с тяговым усилием с помощью каната, цепи, троса или ленты. Она, как и таль, может быть ручной или электромеханической.
- Полиспаст — часть тали, состоящая из роликов, тросов, крюка и цепей. Можно купить отдельно.
Чем отличается таль от лебедки?
- Во-первых, внешний вид.
- Во-вторых, функционалом.
С применением тали груз сначала поднимают по горизонтали на нужную высоту, а потом перемещают в сторону. Некоторые виды таких приспособлений могут только поднимать или опускать грузы.
Лебедку надежно фиксируем на одном месте и подтягиваем закрепленный двутавр к себе хоть по вертикали, хоть по горизонтали.
По грузоподъемности выигрывают тали. Особенно это касается, если таль червячная. Ее возможности — подъем грузов 5-8 тонн на высоты 9-12 метров.
Лебедке такая задача не под силу. У ручной рычажной лебедки максимум это 3 тонны.
Как вывод, тали выбирают по высоте подъема и длине рельсы. Лебедки же — по грузоподъемности и усилию тяги.
