Маркировка металлопроката

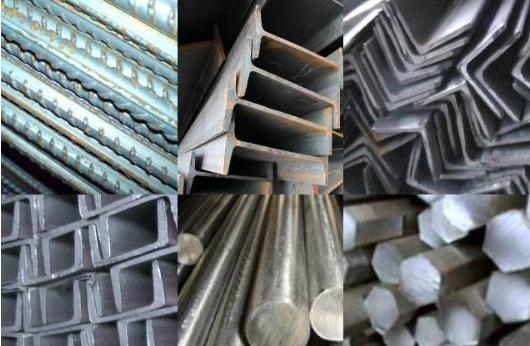

В строительстве и на производстве применяется обширный сортамент изделий из стали разных форм и типоразмеров. Стандартная маркировка металлопроката предназначена для обозначения разных видов продукции с целью формализации учета. Она используется при разработке конструкторской и проектной документации и составлении спецификаций материалов.
Маркировка металлопродукции в нашей стране осуществляется в соответствии с ГОСТ 7566-96. Норматив разработан Украинским научно-исследовательским институтом металлов и утвержденный межгосударственным советом по стандартизации. Документ содержит правила нанесения обозначения на все виды металлопроката, предназначено для внутреннего рынка и поставляемого на экспорт.
Знания общих принципов маркирования позволяет заказчику подобрать нужный ему вид уголка, арматуры или профильной трубы. В нашей компании «KT-Stal» при ведении учетной документации применяются общепринятые обозначения металлопроката. Это значительно упрощает оформление заявок и заключение договоров на поставку продукции нужных видов нашим клиентам по территории Украины и за ее пределы.
Основные способы маркирования металлопродукции

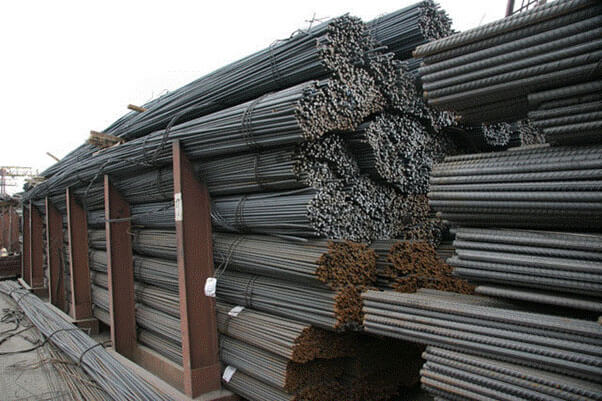

Продукция металлургических заводов поставляется потребителям в упаковке и без нее. Отгрузка ее осуществляется пачками изделий одного типа, а также в мотках или в рулонах. Маркировка различных видов металлопроката осуществляется с использованием одного из пяти способов:

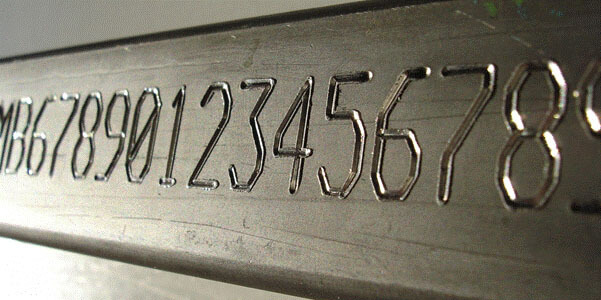

- Машинным или ручным клеймением.
- Методом электрографирования.
- Специальными сортами цветного лака.
- Краской несмываемой.
- При помощи ярлыков, изготовленных из прочной водостойкой пленки.
Выбор определенного метода маркирования того или иного вида металлопродукции зависит от геометрических параметров и применяемого способа упаковки. Так, для обозначения стальной проволоки и арматуры малого сечения используются исключительно ярлычки. В то время как трубы большого диаметра маркируются преимущественно выбиванием клейма.
В соответствии с требованием нормативной документации стандартные обозначения на продукцию, поставляемую без заводской упаковки, наносятся в удобных для обозрения местах. Маркировка наноситься на длинномерные изделия на расстоянии, не превышающем 200 мм от края. Такого правила придерживаются для прутков, стержней, стальных полос и листов. При автоматическом нанесении допускает отступ до 500 мм.
Ярлыки также крепятся в точка удобных для визуального осмотра металлопродукции. Для их изготовления применяются пленочные материалы, отличающиеся высокой стойкостью к износу. Основное требование к ним: невозможность случайного повреждения или утери. В отдельных случаях они помещаются в закрепленные на упаковке карманы. Ярлыки размещают в двух точках на листах или полосах, которые являются верхними в пачке, а также на специальной карте, закрепленной к упаковочной обвязке.
Если металлопрокат маркируется при помощи автоматизированных линий, допускается размещение клейма на боковой кромке стальной полосы, верхней в пачке. Для заметности обозначение обводится рамкой, для этого может быть использована краска, лак цветной или битум. Выделение осуществляется таким образом, чтобы расстояние до кромки было не менее 10 мм. При маркировании ярлыком выполняется его перфорация и привязывание к упаковке специальной мягкой проволокой.
Состав сведений в маркировке металлопродукции
Обозначение металлопроката содержит подробную информацию о нем в кодированном виде. Состав обязательных сведений, которые должны наноситься на заготовки, профильный или листовой прокат, следующий:
- Название предприятия изготовителя продукции (компании производителя).
- Марка использованной стали (условное обозначение, расшифровка которого приводится в сопроводительной документации о качестве изделий).
- Номер плавки.
- Порядковый номер партии согласно учетной документации предприятия.
- Основные размеры продукции (геометрические параметры или номер профиля).
Перечисленные выше данные наносятся как непосредственно на металлопродукцию, так и на ярлыки. В отдельных случаях определенных нормативной документацией состав информации может дополняться общим весом пачки, рулона или мотка, а также их связок.
При указании весовых характеристик допускается применение теоретических расчетных характеристик. При использовании ярлыков масса дополнительно указывается и на нем. Для наглядности маркировка таким способом осуществляется с учетом следующих требований:
- Ярлык делается из пластика, древесины, металла и пленки.
- Минимальная площадь — не менее 24 см2.
- Размер букв и цифр от 5 до 20 мм по высоте и от 3 до 12 мм по ширине.

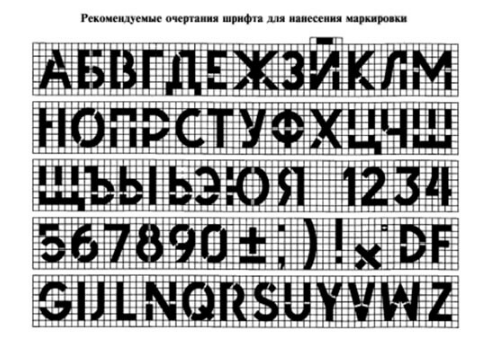

При нанесении маркировок применяются чертежные шрифты, установленного упомянутым стандартом образца. В отдельных случаях размер шрифта может быть увеличен до размера 70*100 мм. На стержнях диаметром меньше 60 мм, а также на лентах, ширина которых менее 50 мм высота букв может быть уменьшена до 4 и даже до 2 мм.
По требованию заказчика металлопрокат может дополнительно маркировка цветной краской. Для спокойных марок стали предусмотрена продольная полоса, для полуспокойных — поперечная. При клеймении заготовок, профильной трубы и других изделий глубина шрифта должна быть не менее оговоренной.
Металлопрокат для внутреннего рынка, особенности маркировки
Продукция отечественных предприятий, используемая на территории Украины должна иметь обязательное обозначение согласно действующим нормативам. Качественный металлопрокат с маркировкой по ГОСТ 14192 поставляется исключительно на внутренний рынок. При использовании ярлыков они навешиваются в таких количествах:
- Моток — один.
- Рулон — один.
- Пачка — два
- Связка — один общий и на каждый моток.
- Стопка — один плюс один дополнительных на рулон.
Реквизиты, указываемые в маркировке должны быть достоверными и точно соответствовать сопроводительной документации. Обозначения должны четкими и стойкими к воздействию внешних факторов (атмосферные осадки и солнечный свет), написание букв и цифр должно иметь однозначное толкование. Надписи делаются на государственном языке, при их нанесении на ярлыки необходимо использовать специальные трафареты.
Маркировка металлопроката для внешнего рынка
Металлопродукция, изготовленная по заказам иностранных компаний, маркируется по особым правилам. Стандартные обозначения для всех видов стального проката, поставляемого на внешние рынки, имеют ряд особенностей:
- Надписи для потребителей из стран участников Соглашения о международном грузовом сообщении делаются на русском языке.
- Для других государств для нанесения реквизитов используется английский язык если другое не предусмотрено договорами или иной документацией.
- При нанесении маркировок на ярлыки применяется специальная несмываемая краска контрастных цветов.
При маркировании изделий реквизиты должны быть легко читаемыми и располагаться в следующих местах:
- На обоих торцах.
- На одной из продольных сторон при недостаточной площади торцов.
- На торце и продольной стороне одновременно.
- На верхнем листе в пачки либо на каждом из них индивидуально, если прокат поставляется без общей упаковки.
Для экспортной продукции допускается использование маркировочных карт, размер которых должен быть не менее чем 200*290 мм. Применяются также металлические ярлыки, содержащие полный состав сведений на изделия:
- Полное название завода-изготовителя.
- Наименование компании, осуществляющей экспорт продукции.
- Реквизиты контракта и спецификаций к нему.
- Страна назначения.
- Типоразмеры проката в единицах метрической системы.
- Марка использованной стали.
- Показатели прочности.
- Порядковые номера партий продукции и плавок.
- Масса с учетом веса тары и без нее.
Номера места пакета в каждой партии указываются в виде дробного числа, допускается не указывать эти сведения для отдельных видов продукции. К последней категории, в частности, относятся тонколистовые изделия поставки, которых производятся поштучно.
Цветная маркировка проката
Дополнительные обозначения на металлопродукции наносятся исключительно по требованию заказчика. Цветная маркировка не обязательна и не стандартизована. Цвет и порядок расположения определяется при заключении договора между компанией производителем и клиентом. Ее основная задача — повысить заметность упаковок и собственно металлопродукции.
