Тонкости работы со швеллером
От того как правильно установлена и сварена стальная балка, зависит надежность всей конструкции в целом. Рассмотрим все тонкости работы со швеллером, чтобы избежать ошибок в данных вопросах.
Швеллер — это…
Стальная балка, именуемая швеллером, в разрезе напоминает букву “П”, что относит ее к металлоизделию открытого типа. За счет этого ее проще обработать внутри и нанести защиту от коррозии. Каждый швеллер имеет свой номерной знак, говорящий о его высоте в сантиметрах. Также в названии швеллера присутствует буквенная маркировка “У” или “П” и говорит она о его виде:
- П — полки расположены параллельно;
- У — полки находятся под уклоном.
По своим характеристикам обе вариации балки примерно одинаковы. Так в чем же разница? Все просто. Изначально появился швеллер У, а со временем разработали и вариант П. Последний удобнее применять в строительстве в случае, когда к внутренней стороне необходимо приварить стальную пластину, размещенную под углом 90 градусов.
Тогда почему не отказались от “У”? Такой швеллер тоже нашел свое применение. Очень часто подъемные механизмы по типу кран-балки или тельфера крепят на стальную балку — двутавр или швеллер. На самом механизме движущееся “колесо” формой конуса и перемещается легче по балке с наклонными гранями.
Где же применяется швеллер? В основном его можно увидеть в следующих сферах:
- Строительство — ответственные конструкции промышленной или гражданской части;
- Автомобилестроение;
- Вагоностроение;
- Опоры для линий электропередач;
- Создание ограждений и ворот;
- Архитектура и декор.
Изготавливается горячекатаный швеллер стандарту ГОСТ 8240-97. Его высота от 1,5 до 3,5 раз превышает значение ширины.
Рассмотрим как обозначается швеллер на чертежах. Все необходимые элементы, в том числе и используемой марки стали изделия, указываются в документации и чертежах согласно действующим правилам и нормам.
На схемах в разделах и видах профиль проката обозначается его контурным рисунком без отображения точных данных закруглений углов, полок и т.д. Справа от изображения размещаются обозначение номера профиля.
Если для работы используется несколько одинаковых балок, то сначала цифрой указываем количество таких швеллеров, а потом уже его параметры. Например, 3 L60х30х2.
Когда в конструкции применяется не только сталь, но и алюминий, чугун или другой вариант металла, то перед параметрами балки указывается специальные буквенные символы. Например, если используется алюминий, то обозначение будет выглядеть следующим образом: Al L60х30х2.
Это основная информация по чертежам. Следуем дальше по тонкостям работы со швеллером и рассмотрим как его установить и сварить в металлоконструкциях.
Как правильно установить швеллер
У всего металлопроката есть две оси Х и У. Швеллер имеет ярко выраженной осью Х (высота) и слабой осью У.
Во время установки швеллера, обращают внимание на некоторые детали:
- Момент сопротивления лучше в положении, когда балку укладывают на полку (буквой С);
- Модификация швеллера диктует его правильное расположение;
- Направление — от середины перекрытия.
Эти же правила работают, если задаетесь вопросом как правильно положить швеллер для пола. Так во время постройки дома с несколькими этажами, вам придется столкнуться с тремя видами перекрытий:
- Цокольное — разделение цокольного этажа или подвала от первого этажа;
- Межэтажное — из названия видно, что отделяет этажи;
- Чердачное — соединяет чердак и жилое помещение дома.
Причем балочное перекрытие подходит для малоэтажного строения. В крупногабаритных домах применяется перекрытие с помощью железобетонных плит.
Как правильно сварить швеллер
Рассмотрим один вариант того, как правильно сварить швеллер встык. Чтоб было понятнее, ниже показано два швеллера, которые будут соединяться между собой с помощью пластины.
Требования к пластине.
Их всего два, но они очень весомые, поэтому на них стоит обратить внимание.
Во-первых, толщина пластины должны быть больше стенки швеллера.
Во-вторых, размер пластины по ширине должен быть меньше ширины стенки. За счет этого варить мы будем не по полкам металлоизделия, а рядом.
Свариваем швеллер.
Для работы нам понадобится две одинаковых пластины. Одну мы будем размещать по центру сверху, а вторую на то же место внутри.

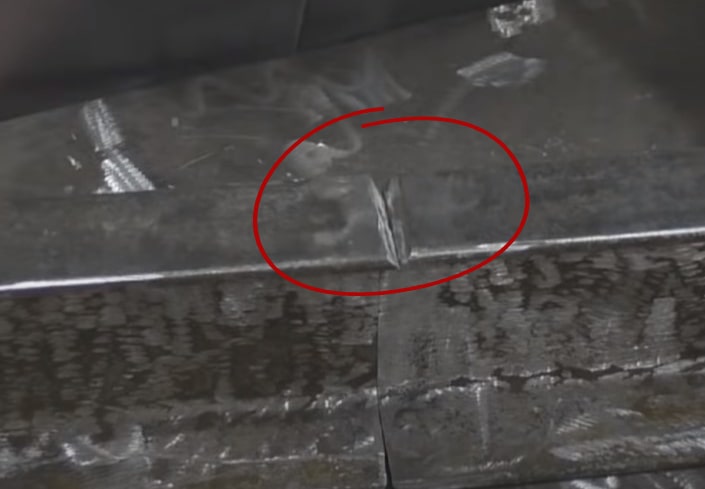

Перед началом сварочных работ проделываем еще одно обязательное действие — снимаем фаски для хорошего соединения на торцах.
Как варить швеллер?
Сначала фиксируем все элементы с помощью прихваток:
- Точечно по краям соединения стенок;
- Два угла каждой пластины в диагонали.

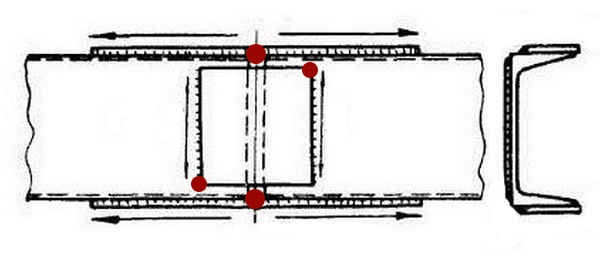

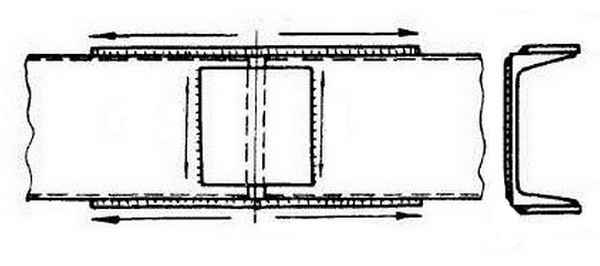

Проверяем, чтоб соединение было ровным и четким. Далее переходим непосредственно к сварке. Проваривать будем сначала пластины по бокам, как показано на рисунке:

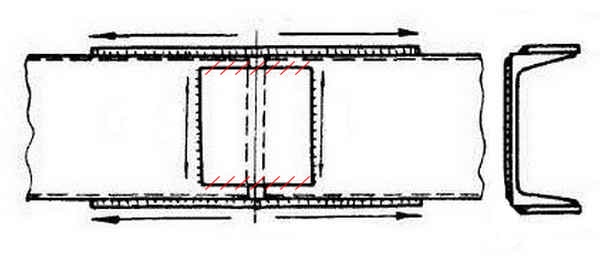

Не забываем, что таких пластины у нас две — внешняя и внутренняя. Данный случай показан, если пластина имеет прямоугольную форму. Когда углы у нее срезаны, то провариваем по кругу. Почему так? В первом варианте, при сваривании бокового соединения пластина ослабляет металл и в последствии приведет к трещинам.
Приварив пластину, переходим к свариванию полок.
Что будет, если начать сварку с полок, а потом перейти к работе с пластиной пластине? В таком случае, начав работу с боковой полки, мы получаем перекос швеллеров в ту или иную сторону. А это уже является испорченной конструкцией и придется переделывать работу заново.
Теперь вы знаете как правильно расположить швеллер и варить его при монтировании разного вида конструкции. Если нужен качественный швеллер без ржавчины и с бесплатной порезкой в размер, то переходите на страницу товаров. Там представлен прайс с актуальными ценами, а также весь перечень комплектующих товаров.
